产品名称: 膜片压力表

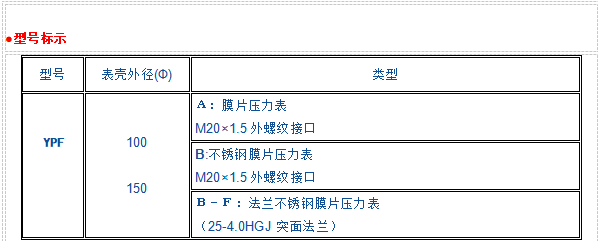

产品型号:YPF
产品简介:
产品说明
膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。
●结构原理
仪表由测量系统(包括法兰接头、波纹膜片)、传动指示机构(包括连杆、齿轮传动机构、指针和分度盘)和外壳(包括表壳和罩圈)等组成。仪表外壳为防溅结构,具有较好的密封性,故能保护其内部机构免受污秽浸入。
仪表的作用原理是基于弹性元件(测量系统上的膜片)变形。在被测介质的压力作用下,迫使膜片产生相应的弹性变形——位移,借助连杆组织经传动机构的传动并予放大,由固定于齿轮上的指针逐将被测值在分度盘上指示出来。
●主要技术指标
准确度等级:2.5
使用环境温度:-40~+70℃;相对湿度不大于90百分之。
温度影响:使用温度偏离20±5℃时,其温度附加误差不大于0.04百分之/℃
工作位置:垂直安装
外壳防护等级:IP64
